1. Pendahuluan[kembali]

HPF(High Pass Filter) High Pass Filter adalah filter yang hanya melewatkan frekuensi tinggi. Aplikasi dari filter ini adalah pada speaker untuk digunakan sebagai output dari frekuensi tinggi atau tweeter. Pada HPF pada saat frekuensi cut off juga akan menghasilkan penguatan sebesar 0.707 dari sinyal input.

2.Tujuan[kembali]

2. Tujuan[kembali]

a. Mengetahui alat dan bahan, prinsip kerja, dan dasar teori HPF +20 dB/dec.

b. Mensimulasikan rangkaian HPF +20 dB/dec dengan benar

c. Dapat mengaplikasikan rangkaian HPF +20 dB/dec pada permasalahan elektronika

3. Alat dan Bahan[kembali]

1. Osiloskop

Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.

2. Voltmeter AC

Merupakan alat untuk mengukur tegangan pada suatu circuit. Dalam menggunakannya kita memparalelkan voltmeter dengan rangkaian yang ingin diukur besar tegangannya. Jika tegangan berupa tegangan DC maka pengalinya di set pada bagian DC, dan jika AC maka diset pada bagian AC. Hasil pada layar akan dikali dengan pengalinya terlebih dahulu, maka akan muncul nilai tegangan pada rangkaian.

Spesifikasi:

Probes

1) Voltage

Merupakan alat yang menunjukkan besar tegangan tanpa menggunakan voltmeter ataupun multimeter.

Generator Daya

1. Sumber tegangan AC (Signal Generator)

Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.
Spesifikasi
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%

BAHAN

1. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Spesifikasi

2. Kapasitor

Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF

Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.

Cara menghitung nilai kapasitor :

1. Masukan 2 angka pertama langsung untuk nilai kapasitor.

2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.

3. Satuan kapasitor dalam piko farad.

4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :

B = 0.10pF

C = 0.25pF

D = 0.5pF

E = 0.5%

F = 1%

G = 2%

H = 3%

J = 5%

K = 10%

M = 20%

Z = + 80% dan -20%

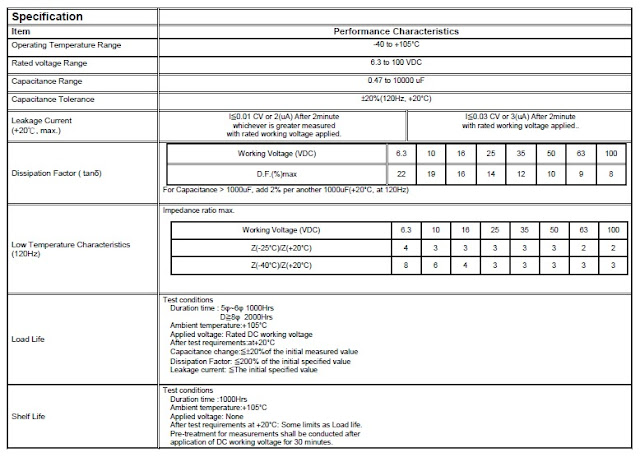

Spesifikasi

3. Op-Amp LM741

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Konfigurasi PIN LM741

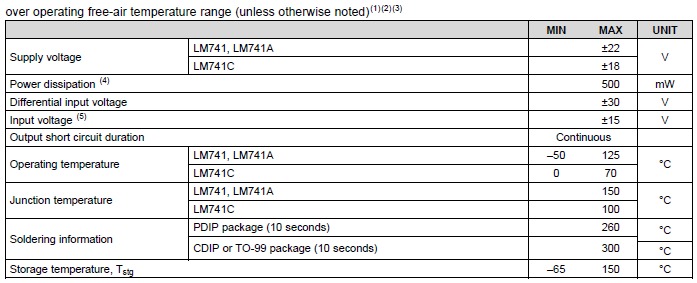

Spesifikasi

4. Dasar Teori[kembali]

Adapun rangkaian HPF +20dB/dec adalah seperti pada gambar 226. Dari rangkaian terlihat bahwa sinyal input diserikan dengan kapasitor C, sehingga sinyal input yang berfrekuensi diatas frekuensi cut-off akan dilewatkan dan sebaliknya dibawah frekuensi cut-off akan diredam atau dilemahkan. Pelemahan terjadi karena reaktansi XC akan semakin besar apabila frekuensi semakin kecil seperti hubungan berikut.

Apabila sinyal input semakin diperbesar frekuensi-nya maka tegangan di titik A dari gambar rangkaian HPF +20 dB/dec akan semakin besar atau mendekati besarnya Vi (ACL ≈ 1).

Rangkaian gambar 226 pada dasarnya adalah rangkaian amplifier karena memakai feedback negatif tetapi rangkaian filter ACL –nya sama dengan satu ( Acl ≈1, butterworth filter). Dengan tegangan input Vi maka tegangan di titik A adalah:

Misalkan memakai op-amp ideal maka Ed=0 sehingga Vo = VA

Jadi,

Respons Frekuensinya

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

Spesifikasi

Karakteristik penguat ideal adalah:

Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.

Konfigurasi PIN LM741:

5. Percobaan[kembali]

a) Prosedur[kembali]

Siapkan semua bahan dan alat
Hubungkan semua bahan dan alat
Atur tegangan dan hambatan
Jalankan simulasi
Lalu mencoba menjalankan rangkaian
Amatilah Respons Frekuensi dan juga respons gelombangnya pada osiloskop

b) Rangkaian Simulasi dan Prinsip Kerja [kembali]

Pertama-tama rangkailah sebuah HPF dengan OP AMP, kapasitor, juga resistor. Hitunglah nilai Omega dengan rumus -1/RC dan tentukan nilai Acl nya. Didapatkan nilainya mendekati 0.7. Dalam rangkaian responsnya sudah mendekati walau masih ada eror, namun masih mendekati daerah hasil yang diperhitungkan melalui rumus. Disini digunakan frekuensi sebesar 1k sesuai dengan yang telah diperhitungkan dengan rumus. Prinsip kerja dari filter high pass atau filter lolos atas adalah dengan memanfaatkan karakteristik dasar komponen C dan R, dimana C akan mudah melewatkan sinyal AC sesuai dengan nilai reaktansi kapasitifnya dan komponen R yang lebih mudah melewatkan sinyal dengan frekuensi yang rendah. Prinsip kerja rangkaian filter lolos atas atau high pass filter (HPF) dengan RC dapat diuraikan sebagai berikut, apabila rangkaian filter high pass ini diberikan sinyal input dengan frekuensi diatas frekuensi cut-off (ωc) maka sinyal tersebut akan di lewatkan ke output rangkaian melalui komponen C. Kemudian pada saat sinyal input yang diberikan ke rangkaian filter lolos atas atau high pass filter memiliki frekuensi di bawah frekuensi cut-off (ωc) maka sinyal input tersebut akan dilemahkan dengan cara dibuang ke ground melalui komponen R.
