DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

   a) Prosedur

   b) Rangkaian simulasi

   c) Video Simulasi

6. Download File

 1. Pendahuluan[kembali]

Common base configuration yaitu konfigurasi yang basisnya sama pada sisi masukan (input) dan sisi keluaran (output).Ketiga jenis Konfigurasi dasar tersebut diantaranya adalah Common Base (Basis Bersama), Common Collector (Kolektor Bersama) dan Common Emitter (Emitor Bersama). Nama “Common” atau “bersama” ini menunjukan kaki terminal yang dipakai bersama untuk INPUT  (masukan) atau OUTPUT (keluaran). Setiap konfigurasi memiliki respon yang berbeda-beda terhadap sinyal Input dalam rangkaiannya.

 2. Tujuan[kembali]

• Mengetahui apa itu konfigurasi common-base pada transistor
• Mengetahui cara kerja konfigurasi common-base pada transistor
• Membuat suatu rangkaian dengan trasistor konfigurasi common-base


 3. Alat dan Bahan[kembali]

 alat:



1. Amperemeter

Ampermeter

Ampermeter pada aplikasi Proteus

    Amperemeter adalah alat ukur listrik yang digunakan untuk mengetahui seberapa besar kuat arus listrik pada yang mengalir pada suatu rangkaian.

2. DC Voltmeter

Voltmeter

Voltemeter pada aplikasi Proteus

    DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki-kaki Voltmeter dengan komponen yang akan diuji tegangannya.

bahan:

• Transistor PNP













 Transistor pnp adalah transistor yang menggunakan arus kecil dan tegangan negatif pada kaki basis-nya untuk mengendalikan aliran arus dan tegangan dari emiter ke kolektor



• Transistor NPN






Transistor pnp adalah transistor yang menggunakan arus kecil dan tegangan positif pada kaki basis-nya untuk mengendalikan aliran arus dan tegangan dari emiter ke kolektor.



•  Battery

  Baterai adalah perangkat yang terdiri dari  satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter ,ponsel,dan mobil listrik.


     4. Dasar Teori[kembali]

         Common-base configuration atau konfigurasi common base merupakan salah satu konfigurasi transistor yang digunakan pada rangkaian elektronika. Seperti yang ditunjukkan pada Gambar 3.6 untuk transistor pnp dan npn dalam konfigurasi common-base. Terminologi ini didasarkan pada fakta bahwa basis untuk kedua sisi input dan output dari konfigurasi, dan biasanya merupakan terminal yang paling dekat dengan potensial ground. Aliran (lubang) konvensional akan digunakan untuk menunjukkan arah arus, dan semua simbol elektronik akan memiliki panah yang mengikuti konvensi ini. Panah pada simbol dioda menunjukkan arah konduksi arus konvensional.

Pada FIG. 3.6, arah arus yang ditampilkan didasarkan pada aliran konvensional. Dalam setiap kasus, persamaan IE = IC + IB berlaku. Bias, atau sumber tegangan, diterapkan dengan cara yang menetapkan arus ke arah yang ditunjukkan untuk setiap cabang. Untuk menentukan arah aliran arus, kita dapat membandingkan polaritas VEE dengan arah IE dan polaritas VCC dengan arah IC. Panah pada simbol grafik menentukan arah arus emitor (aliran konvensional) melalui perangkat.





Set input untuk penguat common-base seperti yang ditunjukkan pada FIG. 3.7 adalah arus input (IE), tegangan input (VBE) dan berbagai tingkatan tegangan output (VCB).





FIG. 3.8 menggambarkan hubungan antara arus output (IC) dan tegangan output (VCB) pada berbagai tingkat arus input (IE). Pada grafik tersebut dibagi menjadi tiga daerah utama: aktif, cutoff, dan saturasi. Kurva pada FIG. 3.8 dengan jelas menunjukkan bahwa perkiraan pertama hubungan antara IE dan IC di daerah aktif diberikan oleh



Daerah cutoff didefinisikan sebagai daerah tempat kolektor saat ini adalah 0 A, seperti yang terlihat pada FIG. 3.8. Selain itu: Di daerah cutoff, persimpangan basis-emitor dan kolektor-basis dari transistor adalah keduanya bias terbalik.

Daerah saturasi didefinisikan sebagai wilayah karakteristik di sebelah kiri VCB = 0 V. Skala horizontal di daerah ini diperluas untuk menunjukkan dengan jelas perubahan karakteristik yang dramatis di daerah ini. Perhatikan peningkatan eksponensial dalam arus kolektor saat tegangan VCB meningkat menuju 0 V. Di daerah saturasi, sambungan basis-emitor dan kolektor-basis dibias maju.

Karakteristik input dari FIG. 3.7 menunjukkan bahwa untuk nilai tegangan kolektor tetap (VCB), ketika tegangan basis-ke-emitor meningkat, arus emitor meningkat sedemikian rupa menyerupai karakteristik dioda. Saat transistor dalam keadaan "on", tegangan basis-ke-emitor akan diasumsikan sebagai berikut:







Dengan kata lain pengaruh variasi akibat VCB dan kemiringan karakteristik input akan diabaikan seperti pada FIG. 3.10 berikut:





Alpha

• Mode DC

  Dalam mode DC, ada hubungan antara IC dan IE , yang ditentukan oleh alpha. Persamaan untuk alpha adalah sebagai berikut:





  Alpha biasanya memanjang dari 0,90 hingga 0,998, dengan sebagian besar nilai mendekati kisaran tertinggi. maka persamaannya menjadi



  • Mode AC

  Ketika titik operasi bergerak sepanjang kurva karakteristik dalam situasi AC, alpha AC ditentukan sebagai berikut:

  AC alpha juga dikenal sebagai faktor amplifikasi, hubung singkat, dan common-base.



Biasing

Bias yang tepat dari konfigurasi common-base di daerah aktif dapat ditentukan dengan cepat menggunakan perkiraan IC = IE dan dengan asumsi untuk saat ini IB = 0 mA. Hasilnya adalah konfigurasi pada FIG. 3.11 untuk transistor pnp. Panah simbol menentukan arah aliran konvensional untuk IE = IC. Pasokan dc kemudian dimasukkan dengan polaritas yang akan mendukung arah arus yang dihasilkan. Untuk transistor npn polaritasnya akan dibalik.



Ketika tegangan yang diterapkan VCB meningkat, ada titik di mana kurva mengalami peningkatan dramatis seperti pada FIG. 3.8. Seperti yang dinyatakan sebelumnya, persimpangan basis-ke-kolektor dibiaskan terbalik di daerah aktif, tetapi ada titik di mana tegangan bias balik yang terlalu besar akan menyebabkan efek longsoran salju. Hasilnya adalah peningkatan arus yang besar untuk peningkatan kecil pada basis ke kolektor tegangan. Tegangan basis-ke-kolektor terbesar yang diizinkan diberi label BV CBO seperti yang ditunjukkan pada Gambar 3.8. Perhatikan pada masing-masing notasi di atas penggunaan huruf besar O untuk menyatakan bahwa kaki emitor dalam keadaan terbuka (tidak terhubung).

   5. Percobaan[kembali]

    a) Prosedur[kembali]

• Siapkan alat dan bahan yang akan digunakan di library proteus
• Susunlah alat dan bahan tersebut seperti pada rangkaian
• Baterai yang digunakan sebesar 9 volt



    b) Rangkaian Simulasi dan Prinsip Kerja [kembali]

1. Gambar 3.6 (Transistor NPN)

 .Gambar 3.6 ini adalah gambar transistor yaitu TRANSISTOR NPN. Transistor ini memiliki tiga kaki ,ada kaki base(b),collector(c) dan emitter(E) . Nah IB itu adalah arus yang mengalir di kaki base,IE adalah arus yang mengalir di kaki emitter dan IC adalah arus yang mengalir di kaki collector.Prinsip Kerja dari Transistor NPN adalah melewatkan arus dari kaki collector ke kaki emitor apabila kaki base memiliki tegangan yang sesuai dengan batas tegangannya .

  2. Gambar 3.9



Pada gambar 3.9 ini juga termasuk jenis transistor npn, Akan tetapi arus yang mengalir di emitter bernilai 0 dikarenakan rangkaian di emitter terputus. Tegangan di kaki B tidak sampai 0,7V yang menyebabkan transistor tidak aktif dan arus tidak mengalir.Karna tidak ada arus di kaki base, sehingga arus dari kaki collector tidak mengalir ke emitor yang menyebabkan IE = 0

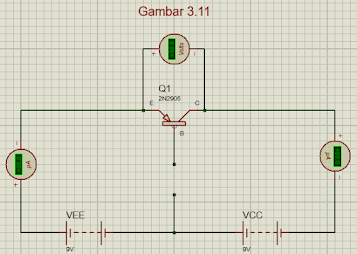

3. Gambar 3.11

Pertama tama kita menggunakan baterai yang besarnya 9V,Baik di input maupun di ouput ,kenapa menggunakan baterai yang besarnya sama? Dikarenakan kita ingin memperoleh besar arus yang sama yaitu sesuai dengan konsep IE=IC yaitu sebesar 0,19 micro ampere.Kemudian arus berjalan ke kaki emitor,begitupun dengan output dari baterai 9v arus berjalan ke kaki collector ,sehingga arus dari kaki collector dan emitor bernilai sama. Setelah itu arus akan berkumpul di transistor,transistor yang digunakan pada gambar ini adalah transistor PNP . Nah dikarenakan ada transistor ini maka bisa didapatkan tegangan sebesar 18 volt. Tegangan ini didapat dari kaki collector dan emitor.

   c) Video Simulasi [kembali]

3.6

3.9

3.11

 6. Download File[kembali]



- Gambar 3.6 [Download]

- Gambar 3.9 [Download]

- Gambar 3.11 [Download]

- Download video 3.6[Download]

- Download video 3.9[Download]

- Download video 3.11[Download]

- Datasheet Transistor NPN [Download]

- Datasheet Transistor PNP [Download]

- Datasheet Battery [Download]
